Kaip pasirinkti plėvelinius kondensatorius išmaniesiems šaldytuvams: išsamus vadovas, pagrįstas tyrimais

I. Pagrindinių reikalavimų plėveliniams kondensatoriams išmaniuosiuose šaldytuvuose apibrėžimas
Išmaniųjų šaldytuvų grandinės pirmiausia apima maitinimo grandines, kintamo{0}}dažnio pavaros grandines, temperatūros valdymo grandines ir išmaniąsias valdymo grandines. Kiekviena grandinė turi skirtingus reikalavimus plėvelės kondensatoriams:

Maitinimo grandinė: turi atlaikyti 220 V kintamos srovės įvesties įtampą, pasižyminti aukšto įtampos atsparumo ir mažų nuostolių charakteristikomis, kad būtų slopinami elektromagnetiniai trukdžiai (EMI) ir stabilizuojamas nuolatinės srovės išėjimas.
Inverterio pavaros grandinė: paprastai veikia nuo 10 kHz iki 20 kHz dažniais, todėl norint užtikrinti efektyvų kompresoriaus veikimą, reikalingi kondensatoriai su maža ekvivalentine serijine varža (ESR) ir dideliu pulsacijos srovės tolerancija.
Temperatūros valdymas ir išmaniosios grandinės: reikalauja didelio talpos tikslumo ir temperatūros stabilumo, kad būtų užtikrintas tikslus jutiklio signalo gavimas ir valdymo komandų perdavimas.

I. Pagrindinių reikalavimų plėveliniams kondensatoriams išmaniuosiuose šaldytuvuose apibrėžimas
Išmaniųjų šaldytuvų grandinės pirmiausia apima maitinimo grandines, kintamo{0}}dažnio pavaros grandines, temperatūros valdymo grandines ir išmaniąsias valdymo grandines. Kiekviena grandinė turi skirtingus reikalavimus plėvelės kondensatoriams:

Maitinimo grandinė: turi atlaikyti 220 V kintamos srovės įvesties įtampą, pasižyminti aukšto įtampos atsparumo ir mažų nuostolių charakteristikomis, kad būtų slopinami elektromagnetiniai trukdžiai (EMI) ir stabilizuojamas nuolatinės srovės išėjimas.
Inverterio pavaros grandinė: veikiant dažniais, paprastai nuo 10 kHz iki 20 kHz, šioms grandinėms reikalingi kondensatoriai su maža ekvivalentine serijine varža (ESR) ir dideliu pulsacijos srovės tolerancija, kad būtų užtikrintas efektyvus kompresoriaus veikimas.
Temperatūros valdymas ir išmaniosios grandinės: reikalauja didelio talpos tikslumo ir temperatūros stabilumo, kad būtų užtikrintas tikslus jutiklio signalo gavimas ir valdymo komandų perdavimas.
II. Pagrindinių atrankos parametrų analizė
(1) Pagrindiniai elektros parametrai
Nominali talpa
Vienetai ir diapazonas: išmaniuose šaldytuvuose dažniausiai naudojami mikrofaradai (μF) ir nanofaradai (nF). Galios filtravimui paprastai naudojami polipropileniniai kondensatoriai, kurių talpa svyruoja nuo 1 μF iki 100 μF, o EMI slopinimui dažnai naudojami poliesterio kondensatoriai nuo 10 nF iki 1 μF.
Pasirinkimo principas: tikslus skaičiavimas, pagrįstas grandinės energijos kaupimo ir filtravimo reikalavimais. Pavyzdžiui, PFC grandinėms reikalinga talpa, atitinkanti galios koeficiento korekcijos poreikius, o EMI filtravimui reikia talpos verčių, parinktų pagal trukdžių dažnius.
Talpos tolerancija: ±10 % (K-klasės) pakanka standartinėms programoms. Rezonansinėms grandinėms arba didelio-tikslumo valdymo grandinėms reikia ±5 % (J-laipsnio) arba net ±1 % (F-klasės) tikslumo kondensatorių.
Nominali įtampa
Kintamosios srovės / nuolatinės srovės skirtumas: išmaniojo šaldytuvo maitinimo įvestims, kurių vardinė įtampa yra 220 VAC, pasirinkite kondensatorius, atitinkančius kintamosios srovės vardinės įtampos (AC) specifikacijas; Nuolatinės srovės grandinėms reikia nuolatinės srovės vardinės įtampos (DC) nuorodų.
Saugos riba: tikroji darbinė įtampa turi būti 70–80 % mažesnė už kondensatoriaus vardinę įtampą. Pavyzdžiui, 220 VAC įvesties grandinėje turėtų būti naudojami kondensatoriai, kurių vardinė įtampa didesnė nei 300 VAC, kad atlaikytų paleidimo viršįtampius ir įtampos svyravimus.
Sklaidos koeficientas (tanδ)
Parametrų reikšmė: rodo kondensatoriaus energijos nuostolius; mažesnės vertės rodo didesnį efektyvumą. Polipropileniniai kondensatoriai paprastai turi tanδ tarp 0,0001–0,002, tinkami naudoti aukšto -dažnio, didelės- srovės įrenginiams. Poliesterio kondensatorių tanδ yra apie 0,001–0,01, tinka vidutinio{8}}ir-žemo dažnio grandinėms.
Pasirinkimo rekomendacija: kintamo{0}}dažnio pavaros grandinėse pirmenybę teikite polipropileniniams kondensatoriams su mažu tanδ, kad sumažintumėte šilumos gamybą ir padidintumėte energijos vartojimo efektyvumą.

(II) Aukšto{0}}dažnio ir dinaminio našumo parametrai
Ekvivalentinis serijinis atsparumas (ESR)
Poveikio mechanizmas: dėl ESR kondensatoriai generuoja šilumą aukštu dažniu, todėl sumažėja grandinės efektyvumas. Išmaniųjų šaldytuvų kintamo
Medžiagų skirtumai: polipropileno kondensatorių ESR yra žymiai mažesnis nei poliesterio kondensatorių, todėl jie labiau tinka naudoti aukšto{0}}dažnio įrenginiuose.
Savaiminis{0}}rezonansinis dažnis (SRF)
Charakteristikos aprašymas: Kai veikimo dažnis viršija SRF, kondensatorius veikia indukciniu būdu ir praranda filtravimo funkciją. Kadangi išmaniųjų šaldytuvų perjungimo maitinimo šaltiniai ir keitiklių grandinės paprastai veikia žemiau 20 kHz, reikėtų pasirinkti kondensatorius, kurių SRF didesnis nei 100 kHz.
Nominali bangavimo srovė
Pagrindinė metrika: Kompresoriaus paleidimo ir veikimo metu išmaniuosiuose šaldytuvuose atsiranda didelė srovės bangavimas, todėl reikia pakankamai talpos kondensatorių. Pavyzdžiui, 1 arklio galios inverterinis šaldytuvas gali generuoti daugiau nei 5 A pulsacijos srovę, todėl reikalingi kondensatoriai, kurių vardinė vertė yra didesnė nei 6 A.
Sumažėjęs dizainas: pasirinkdami išlaikykite 20–30 % atsargą, kad išvengtumėte kondensatoriaus pažeidimų nuo perkaitimo.
(3) Patikimumas ir aplinkos parametrai
Izoliacijos varža (IR)
Parameter Requirement: Film capacitors typically require >10 000 MΩ・μF izoliacijos varža, užtikrinanti minimalią nuotėkio srovę, apsauganti nuo energijos praradimo ir grandinės gedimų.
Taikymo scenarijus: Didelė izoliacijos varža yra ypač svarbi budėjimo režimo grandinėse, kurios maitinamos ilgą laiką, todėl sumažėja energijos sąnaudos budėjimo režimu.
Savarankiškas{0}}gydymas
Techninis pranašumas: metalizuotų plėvelių kondensatoriai turi savaime{0}}gyjančių savybių. Lokalaus gedimo metu metalizuotas sluoksnis išgaruoja veikiant lankui, sudarydamas izoliacinę sritį, užtikrinančią nuolatinį kondensatoriaus veikimą. Kadangi išmanieji šaldytuvai yra ilgai veikiantys, pirmenybė turėtų būti teikiama metalizuotų plėvelių kondensatoriams.
Temperatūros charakteristikos
Darbinės temperatūros diapazonas: įprasti išmanieji šaldytuvai veikia nuo -10 laipsnių iki 43 laipsnių; kondensatoriai turi atlaikyti nuo -40 laipsnių iki 85 laipsnių. Šaldytuvams, dirbantiems specialioje aplinkoje, reikia pasirinkti aukštos temperatūros modelius nuo -40 laipsnių iki 125 laipsnių.
Temperatūros koeficientas: polipropileniniai kondensatoriai turi neigiamą temperatūros koeficientą (-100 iki -250 ppm/laipsnis), užtikrinantį aukštą talpos stabilumą; poliesterio kondensatoriai turi teigiamą temperatūros koeficientą (nuo +300 iki +600 ppm/laipsniui ), todėl kintant temperatūrai yra reikšmingi talpos svyravimai. Grandinėse, kurioms reikalingas aukšto temperatūros valdymo tikslumas, rekomenduojami polipropileniniai kondensatoriai.
Gyvenimo trukmė
Nominali eksploatavimo trukmė: vardinėmis sąlygomis plėvelinių kondensatorių tarnavimo laikas paprastai viršija 100 000 valandų. Aukšta-temperatūra ir didelė-drėgmė paspartina eksploatavimo trukmę. Norėdami pasirinkti, žiūrėkite gamintojo pateiktas gyvenimo trukmės kreives; pavyzdžiui, eksploatavimo trukmė 85 laipsnių / 85 % RH aplinkoje gali sumažėti iki 30 % vardinės vertės.

(IV) Struktūra ir įrengimo parametrai
Paketo tipas
Kiaurymė-: radialiniai arba ašiniai laidai tinka tradiciniam kiauryminiam-litavimui, todėl jų kaina yra mažesnė ir paprasta priežiūra bei keitimas.
Paviršinis{0}}montavimas: SMD paketai idealiai tinka automatizuotai gamybai, taupant PCB erdvę ir gerinant produktų integravimą,-atsižvelgiant į išmaniųjų šaldytuvų grandinių plėtros tendencijas.
Dėžės -tipo pakuotė: didelės-galios programoms dėžutės- tipo kondensatoriai palengvina aušintuvo montavimą ir pagerina šilumos išsklaidymą.
Matmenų specifikacijos
Pasirinkite tinkamus matmenis pagal PCB išdėstymo erdvę. Pavyzdžiui, šaldytuvo pagrindinėse valdymo plokštėse pirmenybė teikiama kompaktiškiems matmenims, todėl pirmenybė teikiama miniatiūriniams paviršiams{1}}montuojamiems kondensatoriams; santykinai daug vietos turinčiose maitinimo plokštėse gali būti naudojami kiauryminiai-kondensatoriai.

III. Atrankos schemos skirtingiems grandinių scenarijams

Grandinių tipai	Rekomenduojami kondensatorių tipai	Pagrindinių parametrų reikalavimai	Tipiški modelių pavyzdžiai
Maitinimo šaltinio EMI filtravimas	Polipropileno (CBB) kondensatoriai	275VAC/1μF-10μF, žemas tanδ	CBB61 serija
PFC galios korekcija	Metalizuoti polipropileno kondensatoriai	450VAC/20μF-50μF, didelė srovės bangavimo tolerancija	CBB65 serija
Kintamo dažnio pavaros grandinė	Žemo ESR polipropileno kondensatoriai	630VDC/1μF-10μF, ESR<5mΩ	MKP serija

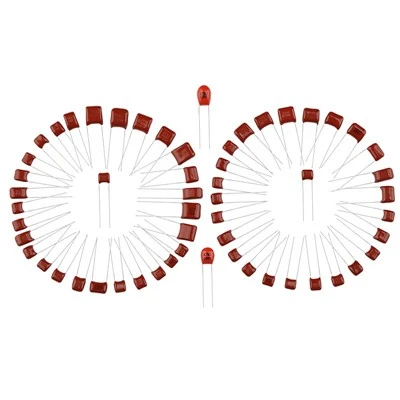

Temperatūros valdymo grandinės filtravimas	Poliesterio (CL) kondensatoriai	63VDC/100nF-1μF, ±5 % talpos tolerancija	CL21 serija
Išmanioji valdymo grandinė	Polifenileno sulfido (PPS) kondensatoriai	50VDC/10nF-100nF, didelis tikslumas, didelis stabilumas	PPS serija



IV. Patikimumas ir tiekėjų pasirinkimas
(A) Sertifikavimas ir standartai
Pirmenybę teikite tiekėjams, sertifikuotiems pagal ISO 9001 kokybės valdymo sistemą ir IATF 16949 automobilių pramonės standartą, kad užtikrintumėte gamybos proceso patikimumą.
Kad atitiktų ES ir vidaus aplinkosaugos reikalavimus, kondensatoriai turi atitikti aplinkosaugos standartus, tokius kaip RoHS ir REACH.
(2) Prekės ženklo reputacija ir rinkos suvokimas
Tarptautiniai prekių ženklai: „Nichicon“, „Murata“, „Vishay“ ir panašūs prekės ženklai dominuoja aukščiausios klasės{0}} rinkoje, siūlydami stabilų našumą aukščiausios kokybės kainomis.
Vietiniai prekių ženklai: Faratronic, ZZEC, Changzhou Huawai ir kitų gaminių kainos{0}}našumo koeficientas yra labai geras, plačiai naudojamas vidutinės ir -žemos klasės išmaniųjų šaldytuvų rinkoje. Kai kurie aukščiausios klasės-modeliai konkuruoja su tarptautiniais prekių ženklais.
(3) Mėginių patvirtinimas ir tūrio tikrinimas
Atrenkant pirminį pavyzdį reikia atlikti mėginių bandymus, įskaitant elektrinio veikimo bandymus (talpos, įtampos atsparumo, ESR ir kt.), aplinkos patikimumo bandymus (temperatūros ciklų, drėgmės / karščio bandymus) ir patvarumo bandymus.
Prieš atliekant masinį pirkimą, būtina atlikti mažą{0}}paketinę bandomąją gamybą, kad būtų patikrintas kondensatorių suderinamumas ir stabilumas tikrosiose grandinėse, kad būtų išvengta masinės gamybos gedimų.

V. Atrankos proceso santrauka
Reikalavimų analizė: apibrėžkite kiekvienos išmaniojo šaldytuvo grandinės funkcinius reikalavimus, veikimo aplinką ir veikimo metriką.
Parametrų apskaičiavimas: pagal grandinės principus nustatykite pagrindinius parametrus, tokius kaip reikalinga talpa, įtampa ir pulsacinė srovė.
Preliminarus medžiagų pasirinkimas: rinkitės polipropileno, poliesterio ar kitas plėvelės medžiagas pagal dažnio charakteristikas, nuostolių reikalavimus ir išlaidų biudžetą.
Modelių patikra: filtrų kondensatorių modeliai, atitinkantys parametrų reikalavimus, naudojant tiekėjų duomenų bazes arba el. -prekybos platformas.
Pavyzdžio įvertinimas: atlikite kandidatų modelių elektros charakteristikų ir patikimumo bandymus, kad patikrintumėte, ar laikomasi projekto specifikacijų.
Masinis pirkimas: nustatykite galutinį tiekėją ir pasirašykite pirkimo sutartį, visapusiškai įvertindami kainą, pristatymo laiką ir aptarnavimą po{0}}pardavimo.

VI. Pramonės tendencijos ir ateities perspektyvos
Išmaniesiems šaldytuvams tobulėjant siekiant didesnio efektyvumo, intelektualumo ir integracijos, plėveliniai kondensatoriai pasirenkami pagal šias tendencijas:

Veikimas aukštu-dažniu: didėjantys inverterių kompresorių veikimo dažniai reikalauja didesnio-dažnio našumo ir mažesnių kondensatorių ESR charakteristikų.
Miniatiūrizavimas: vis kompaktiškesnė išmaniųjų šaldytuvų vidinė erdvė skatina kondensatorių plėtrą link paviršinio{0}}montavimo ir plono profilio{1}}konstrukcijų.
Intelektualizavimas: išmanieji kondensatoriai su būklės stebėjimo ir įspėjimo apie gedimus funkcijomis bus laipsniškai naudojami aukščiausios klasės šaldytuvuose{0}}, taip pagerinant sistemos priežiūrą.
Žalioji technologija: aplinkai nekenksmingos plėvelės medžiagos ir procesai be švino{0} tapo pramonės standartais. Produktai, atitinkantys naujausius aplinkosaugos reikalavimus, pvz., RoHS 2.0, dominuos rinkoje.
Norint užtikrinti išmaniųjų šaldytuvų veikimą ir patikimumą, labai svarbu pasirinkti tinkamus plėvelinius kondensatorius. Inžinieriai ir pirkimų personalas turi gerai suprasti grandinės reikalavimus, tiksliai suvokti pagrindinius parametrus ir panaudoti pramonės tyrimų duomenis bei tiekėjų išteklius, kad nustatytų tinkamiausius produktus. Ateityje, technologijoms tobulėjant, plėveliniai kondensatoriai vaidins vis svarbesnį vaidmenį kuriant išmaniuosius šaldytuvus.
