Kaip moksliškai pasirinkti CL21 kondensatorius: išsami techninių parametrų analizė ir atrankos gairės
Sep 19, 2025| I. CL21 kondensatorių pagrindinių techninių parametrų analizė

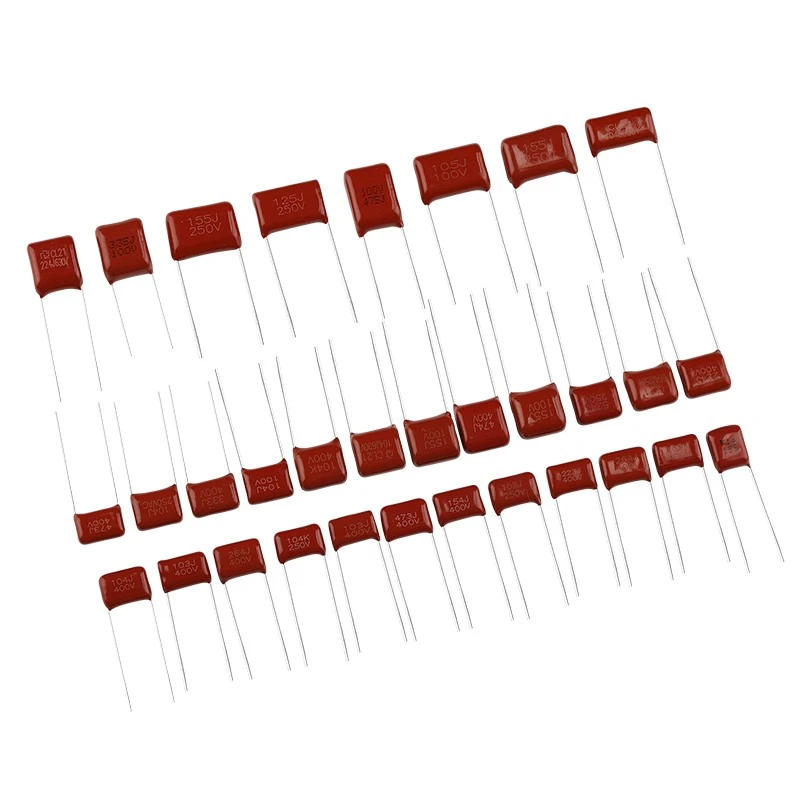

CL21 kondensatoriuose naudojamos metalizuotos poliesterio plėvelės dielektrinės ir epoksidinės dervos kapsuliavimo struktūros. Jų veikimo parametrai turi atitikti tarptautinius ir vietinius standartus, tokius kaip IEC 60384-2 ir GB/T 7332. Toliau pateikiami pagrindiniai parametrų diapazonai ir jų reikšmė pasirinkimui:
1.1 Pagrindiniai elektros našumo parametrai
| Parametrai | Tipiškas diapazonas | Kritinės atrankos vertės |
| Nominali įtampa | 100V ~ 630VDC | 250 V / 400 V yra standartinė specifikacija, o 630 V tinka aukštos- įtampos įrenginiams. |
| Nominali talpa | 0.0047μF~10μF | Nuo 0,01 μF iki 6,8 μF apima tipinį naudojimo diapazoną. |
| Talpos nuokrypis | J(±5%),K(±10%),M(±20%) | J-klasės kondensatoriai yra pageidaujami tikslioms grandinėms, o K-klasė yra neprivaloma galios filtravimui. |
| Nuostolių tangentas (tanδ) | Mažesnis arba lygus 0,001–0,01 (1 kHz / 10 kHz) | Aukšto -dažnio grandinėms reikalingas mažesnis arba lygus 0,006 (pvz., energiją-taupančių lempų lygintuvai). |
| Izoliacijos atsparumas | Didesnė arba lygi 7500MΩ (maža talpa) / Didesnė arba lygi 2500S (didelė talpa) | Užtikrinkite nuotėkio srovės valdymą nuolatinės srovės grandinėse. |
| Atlaikyti įtampą | 1,4–1,6 karto didesnė vardinė įtampa (5 s) | Turi atitikti pereinamojo viršįtampio grandinės reikalavimus. |
Duomenų šaltinis: GB/T 7332-2025 ir pagrindinių gamintojų techniniai vadovai
1.2 Aplinkosaugos ir patikimumo specifikacijos
Klimato klasė: standartinės specifikacijos yra 40/85/21 (-40–85 laipsniai, 21 dienos drėgmės testas), kai kurie modeliai aukštoje temperatūroje pasiekia 55/125/21
Temperatūros charakteristikos: Veikimo diapazonas -40 laipsnių iki 125 laipsnių. Reikalingas įtampos sumažinimas 1,25 %/laipsniui virš 85 laipsnių
Atsparumo liepsnai įvertinimas: epoksidinės dervos kapsulė atitinka UL94 V-0 standartą, atitinkančią įrangos saugos sertifikavimo reikalavimus
II. Pagrindinės CL21 kondensatorių techninės charakteristikos
2.1 Struktūriniai pranašumai
Ne{0}}indukcinės apvijos procesas: naudojama metalizuotos plėvelės ne-indukcinė apvija, siekiant sumažinti aukšto-dažnio parazitinį induktyvumą, tinka impulsinėms grandinėms
Vienakryptis laido dizainas: stačiakampė bloko konstrukcija su radialiniais laidais palengvina didelio{0}}tankio PCB montavimą
Savaime{0}}gyjantis dielektrikas: metalizuotos plėvelės sluoksnis savaime-atsitaiso po viršįtampio gedimo, padidindamas ilgalaikį- grandinės patikimumą
2.2 Veikimo apribojimai ir alternatyvūs sprendimai
Aukšto-dažnio taikymo apribojimai: nors pažymėta kaip „aukšto-dažnio charakteristikos“, tanδ žymiai padidėja virš 10 kHz. Nerekomenduojama aukšto-dažnio virpesių grandinėms, kurių dažnis didesnis nei 20 kHz.
Aukštos{0}} įtampos scenarijaus pakaitalai: kai grandinės įtampa viršija 250 VDC, rekomenduojami CBB21 polipropileno plėvelės kondensatoriai. Jie siūlo įtampą iki 1000 VDC su mažesniais nuostoliais.
3 ir 4 žingsniai: atrankos sprendimo procesas
1 veiksmas: apibrėžkite grandinės veikimo reikalavimus
Įtampos atitikimas: tikroji darbinė įtampa turi būti mažesnė arba lygi 80 % vardinės įtampos (pvz., pasirinkite 400 VDC specifikaciją 220 V AC lygintuvo grandinėms)
Talpos apskaičiavimas: naudojant filtravimo formulę C=I/(2πfΔU), pvz., esant 1A srovei ir 50 Hz dažniui su 1 V pulsacijos tolerancija, talpa turi būti didesnė arba lygi 3180 μF (reikalaujama lygiagrečiai prijungti kelis CL21 įrenginius arba pasirinkti kitus tipus).
2 veiksmas: ekrano klavišų parametrai
Prioritetas: vardinė įtampa → talpos diapazonas → praradimo kampo liestinė → temperatūros diapazonas
Pavyzdys: renkantis energiją{0}}taupančios lempos lygintuvą reikia 400 VDC / 0,1 μF / J klasė / tanδ Mažiau arba lygi 0,006
3 veiksmas: prisitaikymo prie aplinkos patikrinimas
Lauko įranga turi patvirtinti klimato kategoriją (pvz., vengti modelių, kurių temperatūra viršija 0 laipsnių -40 laipsnių regionuose)
Norint išvengti epoksidinės dervos senėjimo esant aukštai temperatūrai, uždarose erdvėse reikia patikrinti atsparumą liepsnai ir šiluminę konstrukciją
4 veiksmas: subalansuokite išlaidas ir tiekimo grandinę
Standartinės specifikacijos (pvz., 250 V/0,1 μF) turi pakankamai rinkos pasiūlos
Specialiems parametrams (pvz., 630V/10μF) reikalingas išankstinis užsakymas prieš 4-6 savaites; rekomenduojame rinktis ZZEC prekės ženklo tiekėjus, turinčius ISO9001 sertifikatą
IV. Rinkos pirkimų ir kokybės kontrolės rekomendacijos
Sertifikavimo patvirtinimas: reikalauti, kad tiekėjai pateiktų IEC 60384-2 atitikties ataskaitas ir RoHS aplinkosaugos bandymus (nuo 2025 m. ES rinkoms būtina atitiktis CE-PRoHS 2.0).
Partijos mėginių ėmimo patikra: sutelkite dėmesį į talpos nuokrypio (matuojamas esant 1 kHz, naudojant tiltelį) ir atsparumo įtampai (1,6 Ur palaikoma 5 sekundes be gedimo) bandymą.
Pakeitimo rizika: saugokitės, kad CL11 (ne-savaiminio-gydymo tipas) pridengtas CL21. Identifikuoti galima pagal kaiščio žingsnį (CL21 paprastai didesnis nei 5 mm arba lygus) ir pakuotės spalvą (epoksidinė pagrindinė spalva yra įprasta).
Išvada: dėl didelio ekonomiškumo{0}}efektyvumo ir plataus pritaikomumo CL21 kondensatoriai išlieka pirmenybė teikiama mažų -–-vidutinės galios elektroninių įrenginių komponentams. Rinkdamiesi komponentus inžinieriai turėtų vengti klaidingos nuomonės, kad „aukštesni parametrai visada yra geresni“. Vietoj to, jie turėtų moksliškai suderinti komponentus, pagrįstus faktiniais grandinės reikalavimais ir aplinkos apribojimais. Inžinieriams rekomenduojama sukurti trijų-dimensijų vertinimo modelį, apimantį „parametrus, taikymo scenarijus ir kainą“, naudojant šiame straipsnyje aprašytą techninę sistemą, kad būtų pasiektas optimalus komponentų pasirinkimas.
